Фланцевая клиновая задвижка с указателем

Фланцевая клиновая задвижка с указателем

клиновая задвижка с указателем

Характеристики:

Номинальный диаметр40 ÷ 300 мм.
Рабочее давлениеPN 16 бар
Рабочая средаТехническая вода, питьевая вода, воздух
Температурадо +120 °C (см. ниже график зависимости рабочего давления от температуры рабочей среды)
Скорость потокане более 4 м/с для жидкостей
не более 30 м/с для газов

Материалы конструкции:

Корпус, крышка задвижкиковкий чугун 0.7040
Клин (затвор)ковкий чугун 0.7040 с NBR / EPDM эластомером
Штокнержавеющая сталь 1.4021
Резьбовая втулка, гайка штокалатунь
Рукояткасерый чугун 0.6025
Уплотнительные кольца штокаNBR / EPDM

График зависимости допустимого давления от текущей температуры рабочей среды:

график клиновой задвижки с указателем

Габариты и Вес:

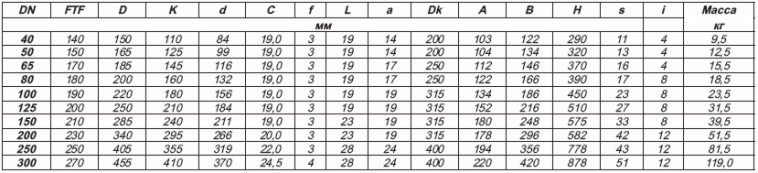

таблица размеров и весов клиновых задвижек с указателем

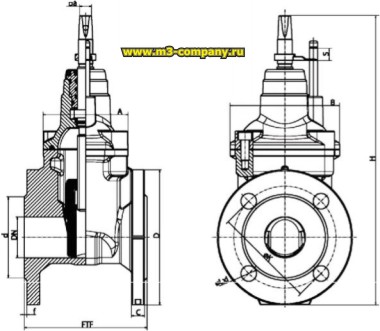

чертеж клиновой задвижки с указателем
